Воздуховоды из нержавеющей стали: области применения и характеристики

Для монтажа системы вентиляции в условиях повышенной влажности или возможного контакта с агрессивной средой используются воздуховоды из нержавеющей стали. Такой материал устойчив к коррозии, воздействию щелочных и кислотных жидкостей, перепадам температурного режима и воздействию ультрафиолетовых лучей.

Стоимость воздуховодов несколько выше, чем из других материалов. При этом они отличаются длительным периодом эксплуатации и не требуют нанесения дополнительного защитного покрытия. За счет высоких рабочих параметров и эстетических характеристик воздуховодные элементы представленного типа востребованы для помещений разных категорий.

Особенности воздуховодов из нержавеющей стали

В качестве основы для вентиляционных элементов данного типа выступают тонкие листы нержавеющей стали. Для бытовой вентиляции их толщина составляет 0,5-1 мм. Для промышленных вентиляционных шахт применяется листовая сталь толщиной 1-8 мм - в зависимости от проекта. Также в соответствии с проектным решением подбирается вид внешней поверхности воздуховодов:

• шлифованная;
• матированная;
• отполированная до глянцевого блеска.

В проектной документации для системы вентиляции указываются марка исходного сырья и толщина листа воздуховодов.

Воздуховоды из коррозионностойких стальных сплавов и нержавеющей стали применяются для помещений различного назначения. Это могут быть:

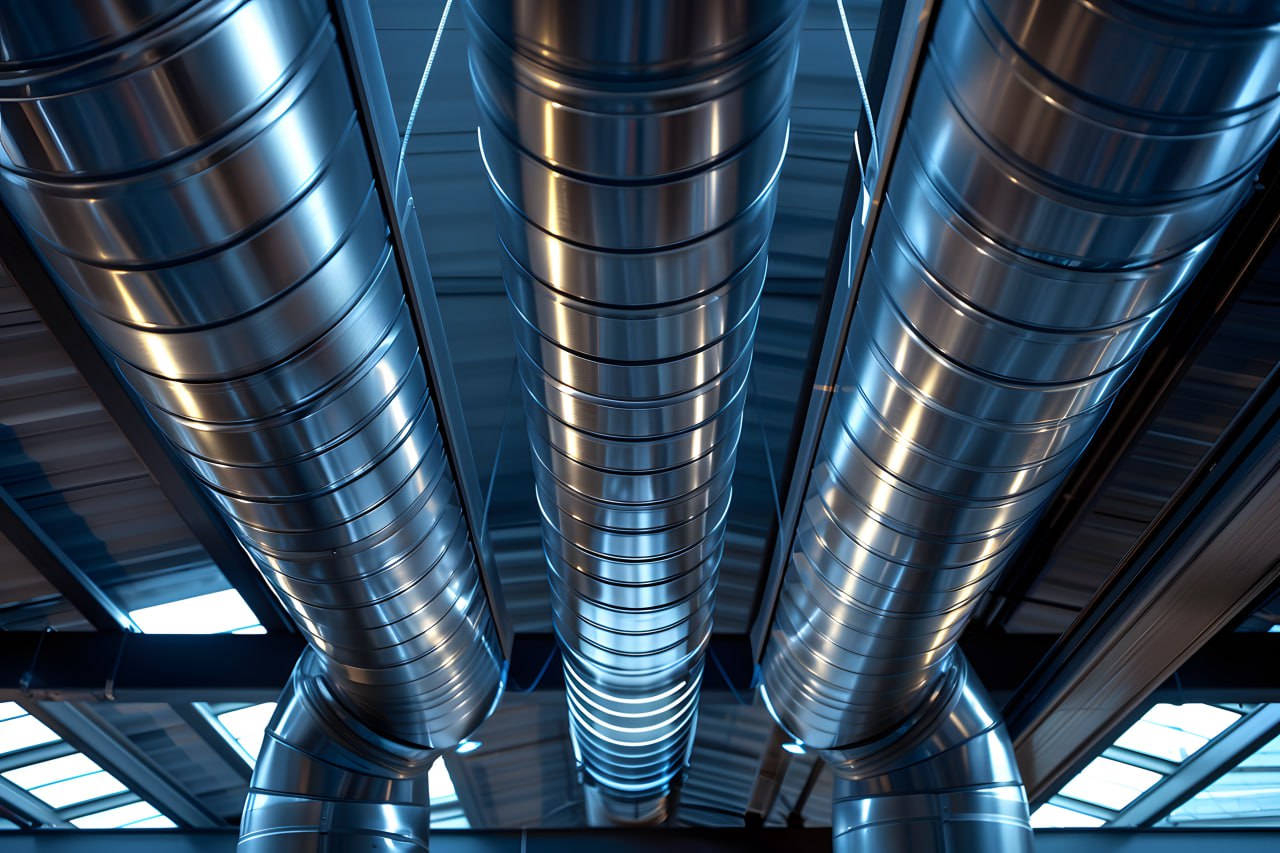

• Производственные зоны любой сферы деятельности и складские комплексы. В помещениях большой площади вентиляция обычно монтируется под потолком открытым способом.
• Промышленные цеха. Например, нефтеперерабатывающей отрасли, пищевой, химической, текстильной промышленности.
• Административные здания и офисы.
• Социальные, школьные, дошкольные и культурно-досуговые учреждения, заведения общественного питания, коммерческие залы и магазины.
• Медицинские помещения. Нержавеющая сталь отличается соответствием гигиеническим и санитарным требованиям, благодаря чему вентиляцию из нее допустимо монтировать в больницах, поликлиниках, реабилитационных центрах, профилакториях.
• Жилые зоны. На кухнях городских квартир и загородных домов часто устанавливают глянцевые воздуховоды из нержавейки. Они имеют эстетически приятный внешний вид и сочетаются с современными интерьерными тенденциями.

Форма сечения воздуховодов

Конфигурация поперечного сечения подбирается в соответствии с условиями эксплуатации вентиляции, а также размером и архитектурными особенностями помещения, в котором она будет монтироваться.

По форме сечения воздуховоды делятся на два типа:

• Круглые. Весомым аргументом в пользу выбора данного вида труб является наличие хороших аэродинамических характеристик. Воздушные потоки в воздуховодах с круглым сечением перемещаются равномерно, без завихрений, обеспечивая эффективную работу вентиляционной системы. Также они отличаются минимальным уровнем шума и простотой эксплуатации. Благодаря высокой эффективности воздуховоды не требуют частой прочистки.
• Прямоугольные или квадратные. Их преимущество заключается в возможности расположения вентиляционных шахт вдоль стен, потолка и других строительных конструкций с максимально возможным повторением конфигурации архитектуры помещения. Такое решение позволяет существенно экономить полезное пространство рабочих зон. Они также подходят для зон малой площади с небольшой высотой потолков. Воздуховоды с квадратным или прямоугольным сечением выглядят аккуратно и компактно. По уровню шума и аэродинамическим характеристикам такие трубы несколько уступают круглым аналогам, но при этом также востребованы для монтажа бытовой и промышленных вентиляционных систем.

Виды воздуховодов в зависимости от технологии производства

Круглые воздуховоды подразделяются на два типа в зависимости от способа их изготовления:

• Прямошовные. Изготавливают на специальном вальцовочном станке из листового металлопроката, нарезанного на заготовки определенной длины – чаще всего в пределах 1-2,5 метров. Стыковой шов выполняется сварочным оборудованием или с использованием специального замкового соединения.
• Спирально-навивные. При их производстве в качестве заготовки выступает металлическая лента (штрипс) определенной толщины, которая на специальном оборудовании сворачивается в определенную форму (спираль) и фиксируется надежным швом замкового типа, обеспечивающим герметичность конструкции. Стандартная длина составляет 3 метра.

Монтаж воздуховодов

В зависимости от предназначения помещений, их размеров и конфигурации монтаж представленных воздуховодов может производиться как скрытым, так и открытым способом. Так, на производствах, в промышленных или складских зонах, лабораториях вентиляционные системы часто монтируются открытым способом, а в квартирах, медицинских палатах и офисах закрытым способом.

Перед началом монтажных работ согласно нормам СНИП намечается трасса для крепления воздуховодных элементов с точками в местах монтажа крепежных элементов. При этом стоит учитывать габариты всей вентиляционной системы, ее конструктивные особенности, тип материала. В соответствии с проектной документацией рассчитываются: необходимый метраж воздуховодов, а также требуемое количество соединительных деталей и уплотнительных элементов. Для перехода через стены, перекрытия и другие конструктивные элементы здания монтируют каналы.

Крепление вентиляции может быть двух видов – потолочным и настенным. В зависимости от выбранного способа подбирается необходимый крепеж. Для фиксации вентиляционных систем под потолком применяются шпильки – оцинкованные стержни с резьбой, монтаж которых осуществляется на забивные анкеры с распорной частью. При необходимости монтажа воздуховода вдоль стены применяются кронштейны, траверсы, хомуты.

Также востребована металлическая перфорированная лента. Ее можно использовать в качестве хомута для трубы или закрепить к болту в месте соединения двух воздушных шахт. В качестве преимуществ перфоленты выделяют ее минимальную стоимость в сравнении с метизами. Существенным недостатком является отсутствие жесткого соединения, что приводит к увеличению вибрации и риску бокового смещения всей конструкции. Также крепежные точки из перфорированной ленты сложно выровнять на одной высоте.

При необходимости монтажа воздуховодов большого размера рекомендуется использовать массивные Z-образные кронштейны из металла. Они оснащены дополнительным уголком, благодаря которому воздуховод монтируется с необходимой жесткостью. Наличие резиновых уплотнителей существенно снижает шум при вибрации системы.

Способы соединения воздуховодов

Для создания единой вентиляционной системы применяется несколько способов соединения стальных воздуховодных труб:

• Ниппельное. Стыковка элементов производится аналогично муфтовому способу. Различие состоит в размещении ниппеля внутри трубы. В данном случае также требуется дополнительная герметизация соединительного шва.
• Бандажное. В качестве соединительных элементов выступают бандажи, выполненные в виде колец с креплениями. Для надежности стыка требуется дополнительный слой герметичного состава. Чаще всего такой способ соединения можно встретить на воздуховодах с высокой пропускной способностью.
• Фланцевое. Соединение выполняется посредством закрепленных на трубу фланцев, выполненных из металлической полосы, уголка или профиля. Они крепятся на трубу сваркой или заклепками. Для стяжки фланцев между собой применяются болты. При этом стоит помнить, что гайки должны располагаться с одной стороны фланцевого соединения.

Преимущества монтажа воздуховодов из нержавеющей стали

Вентиляционные трубы из нержавейки отличаются высокими рабочими характеристиками, благодаря которым востребованы при строительстве объектов разного назначения. Их высокая стоимость экономически оправдана длительным периодом безаварийной эксплуатации и минимальными требованиями к техническому обслуживанию.

В качестве преимуществ воздуховодных труб из нержавеющей стали выделяют:

• устойчивость к коррозионным процессам;
• возможность эксплуатации в широком температурном диапазоне. Некоторые виды металла способны выдерживать температурную нагрузку до +900°С, что позволяет монтировать воздуховоды из них на технологических линиях с высокими рабочими температурами;
• допустимость монтажа в условиях повышенной влажности и агрессивных сред;
• простота обслуживания. Гладкая внешняя поверхность труб не требует частого обеспыливания;
• гигиенические свойства стали позволяют использовать воздуховодные элементы из нее на предприятиях общественного питания, в медицинских учреждениях, на химических, пищевых, фармацевтических производствах. Например, в медицинских кабинетах для проведения исследований на магнитно-резонансных томографах допускается создание воздуховодов из металла марки AISI, отличающегося отсутствием магнитных свойств.

Вентиляция представляет собой сложную систему, от эффективной работы которой зависит качество воздухообмена в помещении. Ее проектирование, а также изготовление и монтаж отдельных деталей должны проводиться сотрудниками с высокой квалификацией и соответствующим опытом. В их задачи входит расчет рабочих параметров всей системы, подбор наиболее подходящей марки стали, подготовка перечня необходимых элементов с указанием их размеров и количества, а также монтаж в соответствии с требованиями регламентирующих документов. Комплексный подход к созданию вентиляционной системы позволит обеспечить ее надежность, простоту эксплуатации, а также минимальные риски возникновения нештатных ситуаций.
