Вентиляционные технологии

В основном различают три вида систем вентиляции:

• вытяжная (осуществляет вытяжку воздуха из помещения);
• приточная (осуществляет приток свежего воздуха в помещение);
• приточно-вытяжная (осуществляет вытяжку воздуха из помещения с одновременным притоком свежего воздуха).

Типовое устройство вентиляции включает следующие элементы (некоторые из них могут отсутствовать в зависимости от конкретных условий):

• вентилятор;
• фильтр;
• калорифер;
• клапан;
• глушитель;
• датчик;
• воздуховоды;
• заслонки;
• решетки;
• система автоматики и прочие детали.

Для сложных по конфигурации систем производят перфорированный профиль нестандартного сечения.

Вентиляторы — используются в вентиляционных системах для перемещения воздуха по воздуховодам. В зависимости от форм крыльчатки и принципа работы вентиляторы подразделяются на: радиальные, осевые, полуосевые, и диагональные. Они подбираются с учетом двух основных параметров: производительности, то есть количества прокачиваемого воздуха и полного давления. По конструктивному исполнению вентиляторы разделяются на осевые (бытовые вентиляторы "на ножке") и радиальные или центробежные ("беличье колесо"). Осевые вентиляторы обеспечивают хорошую производительность, однако характеризуются низким полным давлением, то есть, если на пути воздушного потока встречается препятствие (длинный воздуховод с отводами, решетка и т.п.), то скорость потока существенно уменьшается. Поэтому в системах вентиляции с разветвленной сетью воздуховодов применяют радиальные вентиляторы, отличающиеся высоким давлением созданного воздушного потока. Другими важными характеристиками вентиляторов является уровень шума и габариты. Эти параметры в большой степени зависят от марки оборудования.

Шумоглушитель — используется для снижения громких звуков в вентиляционной системе. Основным источником звуков при работе вентилятора являются турбулентные завихрения воздуха на его лопастях, то есть аэродинамические шумы. Для снижения этих шумов используется звукопоглощающий материал определенной толщины, которым облицовываются одна или несколько стенок шумоглушителя. В качестве звукопоглощающего материала обычно используют изоляцию из ВСК, минеральную вату или со специальным покрытием поверхности.

Фильтр — необходим для защиты, как самой системы вентиляции, так и вентилируемых помещений от пыли, пуха, насекомых. Обычно устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10 мкм. Если к чистоте воздуха предъявляются повышенные требования, то дополнительно могут быть установлены фильтры тонкой очистки (задерживают частицы до 1 мкм) и особо тонкой очистки (задерживают частицы до 0,1 мкм). Фильтрующим материалом в фильтре грубой очистки служит ткань из синтетических волокон, например, акрила. Фильтр необходимо периодически очищать от грязи и пыли, обычно не реже 1 раза в месяц, а по необходимости заменить. Для контроля загрязнения фильтра можно установить дифференциальный датчик давления, который контролирует разность давления воздуха на входе и выходе фильтра - при загрязнении разность давления увеличивается.

Калорифер — также его называют воздухонагреватель, предназначен для подогрева, подаваемого с улицы воздуха в зимний период. Калорифер может быть водяным, паровым (подключается к системе центрального отопления) или электрическим. Для небольших приточных установок выгоднее использовать электрические калориферы, поскольку установка такой системы требует меньших затрат. Для больших офисов (площадью более 100 м2) желательно использовать водяные нагреватели, иначе затраты на электроэнергию окажутся существенным. Существует способ на 30-50% снизить затраты на подогрев поступающего воздуха. Для этого используется рекуператор - устройство, в котором холодный приточный воздух нагревается за счет теплообмена с удаляемым теплым воздухом.

Клапан — используется для предотвращения проникновения воздуха в помещение при неработающем вентиляторе. Датчик монтируется в воздуховоде после калорифера и предназначен для информирования системы автоматики о температуре подаваемого воздуха.

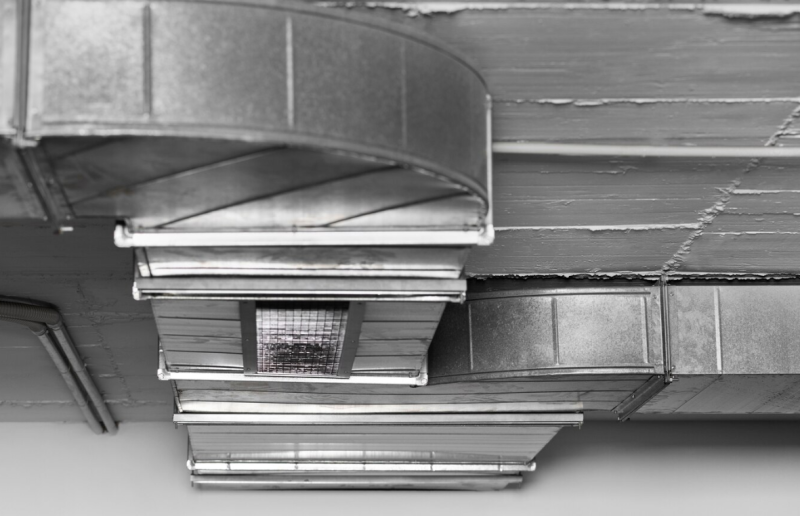

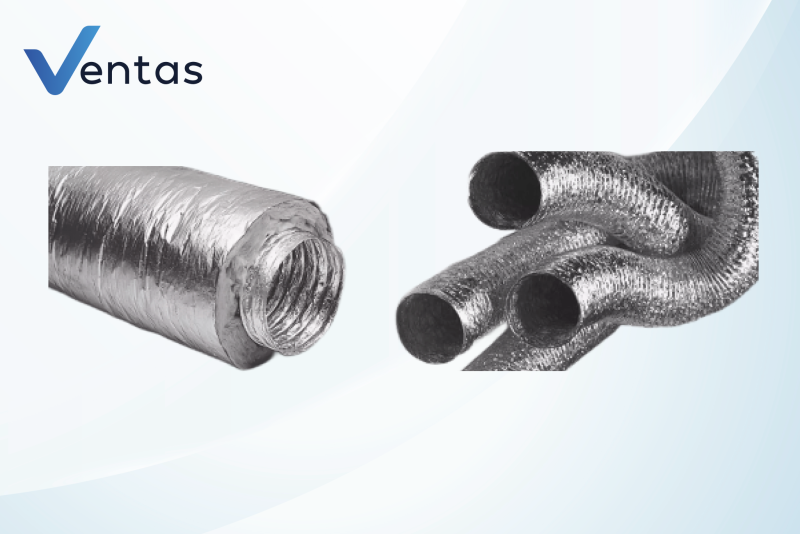

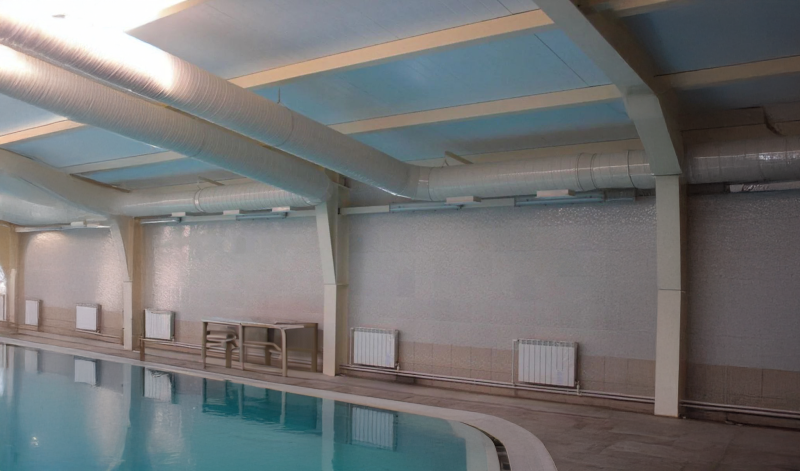

Воздуховоды — предназначены для подачи воздуха. Представляют собой каналы различной формы, могут выполняться из различных материалов. После выхода из шумоглушителя обработанный воздушный поток готов к распределению по помещениям. Для этих целей используются воздухопроводная сеть, состоящая из воздуховодов и фасонных изделий (тройников, отводов, переходников). Основными характеристиками воздуховодов являются площадь сечения, форма (круглая или прямоугольная) и жесткость (жесткие, полугибкие и гибкие). Скорость потока не должна превышать определенного значения, иначе воздуховод станет источником шума, поэтому площадью сечения определяется объем прокачиваемого воздуха, то есть размер подбирается исходя из расчетного значения воздухообмена и максимально допустимой скорости воздуха.

Воздушный клапан (заслонка) — предотвращает попадание в помещение наружного воздуха при выключенной системе вентиляции. Воздушный клапан особенно необходим зимой, поскольку без него в помещение будет попадать холодный воздух и снег. Как правило, в приточных системах вентиляции устанавливаются клапана с электроприводом, что позволяет полностью автоматизировать управление системой - при включении вентилятора (и калорифера) клапан открывается, при выключении - закрывается.

Воздухозаборные решетки. Через них в систему поступает наружный воздух. Они, как и все другие элементы вентиляционной системы, бывают круглой или прямоугольной форм. Эти решетки не только выполняют декоративные функции, но и защищают систему вентиляции от попадания внутрь капель дождя и посторонних предметов. Решетки являются декоративным элементом отделки и применяются для оформления окончаний воздуховодов. Помимо декоративных функций, воздухораспределители служат для равномерного рассеивания воздушного потока по помещению, а также для индивидуальной регулировки воздушного потока, направляемого из воздухораспределительной сети в каждое помещение.

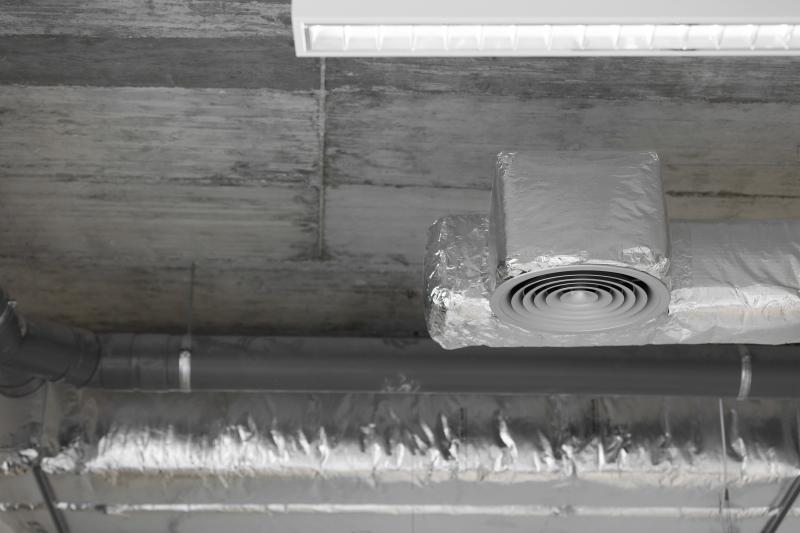

Диффузоры — обычно круглой формы и выполняют те же функции, что и решетки лишь с возможностью регулировать подачу воздуха.

Дефлекторы — имеют те же функции, что и у решеток, с дополнительной функцией в виде специальной формы, оптимизирующей естественную вентиляцию.

Системы автоматики — обычно регулируют работу калорифера плавно или ступенчато, который ответственен за температуру подаваемого воздуха в зимнее время. Также возможно программирование системы на включение и отключение по времени.

Переходники — предназначены для соединения воздуховодов разной формы, а также для организации разветвлений воздуховодов.

Крепления — предназначены для крепления воздуховодов к стенам или потолкам помещений.

Уплотнитель — предназначен для герметизации межфланцевых соединений воздуховодов и других компонентов системы.
